Les roulettes pour charges lourdes déterminent la sécurité, l’effort de poussée et la disponibilité d’un équipement mobile. Sur un chariot de manutention, une roue sous-dimensionnée se traduit vite par des plats sur la bande de roulement, un pivotement dur ou une chape déformée. Dans un atelier de maintenance, les passages de seuils, les sols souillés et les manœuvres répétées imposent des marges supérieures à celles d’un chariot de magasin. La sélection doit donc partir de la masse réellement déplacée, puis intégrer le revêtement de sol, la vitesse et l’organisation des flux. Une roue qui roule facilement réduit aussi les sollicitations physiques lors du transport de charges.
À retenir : calculez la charge par roulette en divisant la masse totale par le nombre de roulettes porteuses, généralement trois sur un chariot à quatre roues. Ajoutez une marge de sécurité de 25 à 50 % pour les seuils et les charges excentrées. Les roues monobloc couvrent couramment 40 à 1 650 kg par roue, tandis que certaines roulettes lourdes atteignent 1 200 kg par unité. Pour les équipements exceptionnels, Blickle annonce des capacités allant jusqu’à 50 000 kg et des diamètres de 1 000 mm.
Calculez la capacité de charge selon la masse réellement déplacée
La capacité de charge ne correspond pas au seul poids de la marchandise. Il faut additionner le poids à vide du châssis, des bacs, des outillages et de la charge maximale transportée. Un chariot de 300 kg chargé à 900 kg représente ainsi 1 200 kg en mouvement, avant même de considérer les à-coups.
Sur quatre roulettes, le calcul prudent consiste à diviser cette masse par trois et non par quatre. Sur un sol irrégulier ou lors du franchissement d’un seuil, une roue peut se délester. Dans cet exemple, chaque roulette doit donc supporter au moins 400 kg, puis conserver une marge adaptée à la fréquence des trajets et aux chocs.
Les charges nominales des catalogues sont mesurées dans des conditions définies de vitesse, de température et de sol. Les roulettes destinées aux collectivités, prévues pour 40 à 125 kg, ne conviennent pas à un poste de mécanique. À l’inverse, les séries moyennes peuvent atteindre 300 kg, mais une utilisation intensive exige de vérifier la charge dynamique et la résistance de la platine de fixation.
Une gamme de roulettes adaptées aux charges lourdes permet de comparer supports, diamètres et matériaux selon la masse calculée. Les versions lourdes et extra-lourdes proposées par Manuloire couvrent des besoins allant jusqu’à 1 200 kg par roulette. Ce niveau de charge implique de contrôler aussi la rigidité du châssis et les boulons de fixation.
Associez roulette pivotante et roulette fixe à la trajectoire du chariot
La combinaison entre roulette pivotante et roulette fixe conditionne la stabilité directionnelle. La configuration la plus répandue monte deux fixes sur un essieu et deux pivotantes à l’autre extrémité. Elle convient aux parcours rectilignes, aux longs chariots et aux charges qui doivent rester dans l’axe lors du déplacement.
Quatre roulettes pivotantes donnent un rayon de braquage très court et facilitent le déplacement latéral. Elles demandent toutefois davantage d’effort pour démarrer un chariot lourd, car chaque roue doit s’orienter. Pour une charge supérieure à une tonne, un système à deux roulettes fixes et deux roulettes pivotantes reste souvent plus prévisible.
Les roues pivotantes doivent être placées du côté où l’opérateur manœuvre le chariot. Le choix inverse oblige à tirer un équipement lourd et réduit la maîtrise dans les virages. Un frein total bloque à la fois la roue et l’orientation de la chape, ce qui sécurise les postes de travail inclinés ou les opérations de chargement.

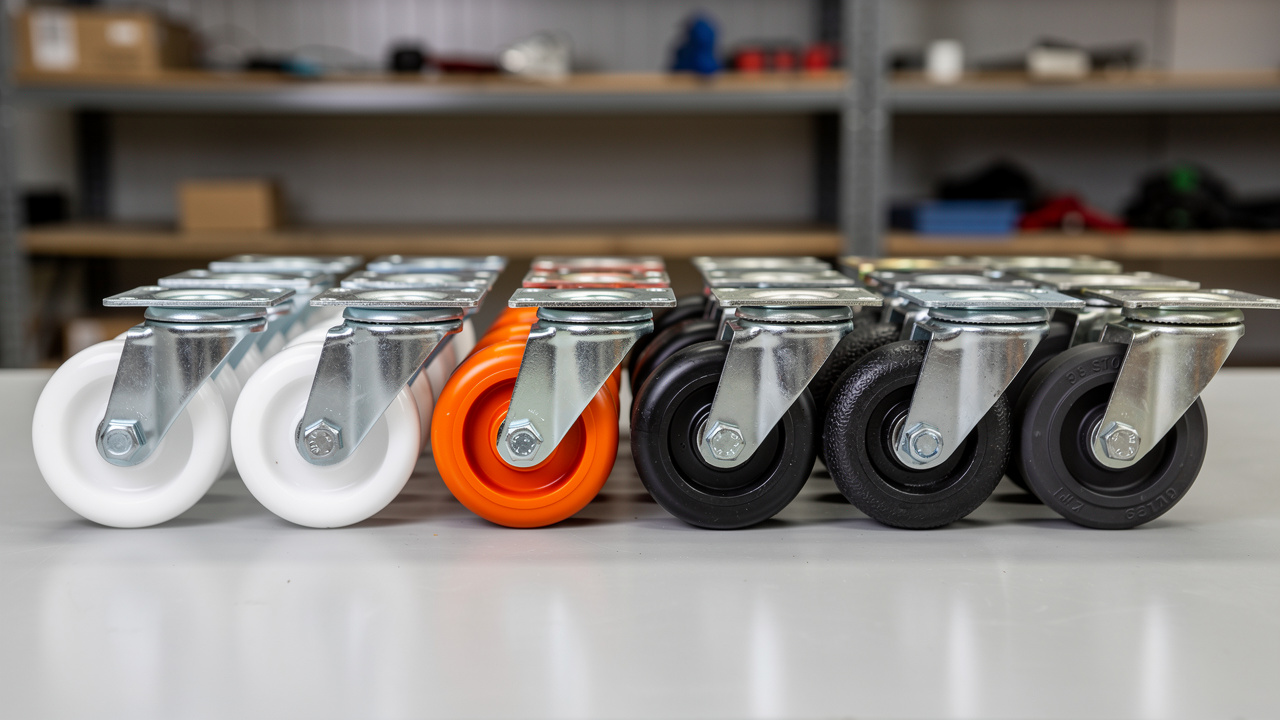

Choisissez polyamide, polyuréthane ou caoutchouc selon le sol
Le matériau arbitre entre effort de déplacement, absorption des chocs, bruit et protection des sols. Les roues en polyamide offrent une forte capacité de charge et une faible déformation. Elles sont efficaces sur béton lisse et propre, mais transmettent davantage les vibrations sur dalle fissurée ou jonction de rails.
Une bande de roulement en polyuréthane combine généralement une bonne charge admissible avec un roulement souple et une usure limitée. Elle protège mieux les sols finis que le polyamide et supporte les passages fréquents en logistique interne. Son intérêt diminue sur un sol très dégradé, où le diamètre et l’élasticité deviennent prioritaires.
Le caoutchouc plein élastique absorbe mieux les chocs et réduit le bruit. Il est adapté aux quais, aux ateliers aux sols imparfaits et au matériel sensible aux vibrations. En contrepartie, son effort au démarrage est plus élevé sous charge et il peut marquer sous un stationnement prolongé.
| Matériau | Sol recommandé | Point fort | Limite principale |
|---|---|---|---|
| Polyamide | Béton lisse, sec et propre | Forte charge et faible effort de roulement | Bruit et faible absorption des chocs |
| Polyuréthane | Béton peint ou industriel | Bon compromis entre charge et protection du sol | Sensible aux sols fortement dégradés |
| Caoutchouc plein élastique | Sol irrégulier, seuils et quais | Confort, silence et amortissement | Effort de poussée plus important |
Le remplacement d’une roue doit être évalué dans les coûts d’usage du parc, au même titre que les immobilisations et la maintenance préventive. Le suivi des postes de coût d’une flotte aide à identifier les équipements dont les pannes répétées pénalisent la productivité. Une roulette mieux adaptée coûte parfois davantage à l’achat, mais limite les arrêts et la détérioration du sol.
Ajustez le diamètre, le roulement et la chape aux contraintes de mobilité industrielle
Un diamètre plus grand franchit plus facilement les joints de dalle, les grilles et les petits obstacles. À charge égale, passer de 125 à 200 mm réduit l’angle d’attaque face à un seuil et réduit la résistance au roulement. Le bénéfice est sensible sur les tournées longues entre zones de réception, magasin et poste de réparation.
Le type de roulement compte autant que la matière de la roue. Un moyeu lisse est suffisant pour un équipement peu sollicité, tandis qu’un roulement à rouleaux ou à billes résiste mieux aux cycles intensifs. Dans une zone poussiéreuse ou humide, des protections adaptées évitent l’encrassement et la corrosion prématurée.
La chape en acier embouti convient aux charges modérées. Pour les équipements lourds, une chape mécano-soudée, une platine épaisse et un pivot sur roulement à billes offrent une meilleure tenue aux efforts latéraux. Il faut aussi vérifier l’entraxe des trous, la planéité du support et le couple de serrage des fixations après les premières semaines d’exploitation.
Intégrez les roulettes à l’organisation de la logistique interne
La bonne référence dépend du cycle de travail réel. Un chariot qui parcourt 100 mètres par jour sur sol lisse ne subit pas les mêmes contraintes qu’un support mobile déplacé vingt fois par heure entre un pont élévateur et une aire de chargement. Relever les masses, les distances, les obstacles et les produits présents sur le sol permet d’éviter un choix limité au prix unitaire.
Les charges excentrées demandent une vigilance particulière. Un moteur, une batterie de traction ou un outillage concentré sur un côté augmente brutalement la charge sur deux roues. Un essai à pleine charge, avec virages et franchissement des seuils habituels, valide mieux la sélection qu’une simple lecture de fiche technique.
La maintenance préventive reste simple mais essentielle. Une inspection mensuelle des bandages, des axes, des freins et des boulons détecte les jeux avant qu’ils ne dégradent la maniabilité. Le nettoyage des fils, copeaux et emballages coincés dans les roues prolonge aussi la durée de service.
Questions fréquentes sur les roulettes pour charges lourdes
Quels sont les différents types de roulettes ?
Les principaux types sont les roulettes fixes, pivotantes, pivotantes à frein et les versions à pivot renforcé pour fortes charges. Elles se distinguent aussi par le type de chape et de platine, le diamètre de la roue et la matière du bandage. Une roulette fixe guide le déplacement, tandis qu’une pivotante permet de diriger le chariot.
Quels sont les trois types de roues ?
Dans l’industrie, les trois grandes familles courantes sont les roues en polyamide, en polyuréthane et en caoutchouc plein élastique. Le polyamide privilégie la charge et la facilité de roulement sur sol lisse. Le polyuréthane apporte un compromis, alors que le caoutchouc favorise l’amortissement sur sols irréguliers.
Quel poids des roulettes peuvent-elles supporter ?
La charge admissible va d’environ 40 kg pour une roulette légère à plusieurs tonnes pour une référence extra-lourde. Les roues monobloc industrielles couvrent généralement une plage de 40 à 1 650 kg. Cette valeur doit toujours être rapportée au nombre de roues réellement porteuses et à la charge dynamique.
Où placer les roulettes pivotantes sur un chariot ?
Les roulettes pivotantes se placent habituellement du côté de l’opérateur, afin de guider le chariot sans le tirer. Sur un modèle à deux fixes et deux pivotantes, les roues fixes assurent la trajectoire et les pivotantes réalisent le braquage. Cette implantation améliore le contrôle des charges élevées sur les parcours rectilignes.
Un chariot fiable associe donc une charge calculée avec marge, un matériau cohérent avec le sol et une configuration adaptée aux manœuvres. En atelier comme sur quai, le diamètre de roue et la qualité de la chape influencent directement la sécurité, l’effort des opérateurs et la continuité des flux.
